一、消防水源

（一）消防水池、消防水箱的施工、安装

1.消防水池、消防水箱的施工和安装，应符合《给水排水构筑物工程施工及验收规范》（GB50141—2008）、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）的有关规定。

2.消防水池、消防水箱应设置于便于维护，通风良好、不结冰、不受污染的场所。在寒冷的场所，消防水箱应保温或在水箱间设置采暖（室内气温大于5℃）。

3.在施工安装时，消防水池及消防水箱的外壁与建筑本体结构墙面或其他池壁之间的净距，要满足施工、装配和检修的需要。无管道的侧面，净距不宜小于0.7m；有管道的侧面，净距不宜小于1.0m,且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m。

4.消防水箱采用钢筋混凝土时，在消防水箱的内部应贴白瓷砖或喷涂瓷釉涂料。采用其他材料时，消防水箱宜设置支墩，支墩的高度不宜小于600mm，以便于管道、附件的安装和检修。在选择材料时，除了考虑强度、造价、材料的自重、不易产生藻类外，还应考虑到消防水箱的耐腐蚀性（耐久性）。

适合做水箱的材料有许多种，最常见的材料有碳素钢、不锈钢、钢筋混凝土、玻璃钢、搪瓷钢板等材料，它们的优缺点如下：

1）碳素钢板焊接而成的钢板水箱，内表面需进行防腐处理，并且防腐材料不得有碍卫生要求。

2）钢筋混凝土现场灌注的水箱，重量大，施工周期长，与配管边接处易漏水，清洗时表面材料易脱落。

3）搪瓷钢板水箱（如图所示），水质不受污染，能防止钢板锈蚀，安装方便迅速，不受土建进度的限制，结构合理，坚固美观，不变形不漏水，适用性广。

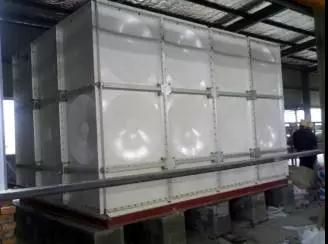

4）玻璃钢水箱（图所示），不受建筑空间限制，适应性强，重量轻，无锈蚀，不渗漏，外形美观，使用寿命短，保温性能好，安全可靠，安装方便，清洗维修简单。

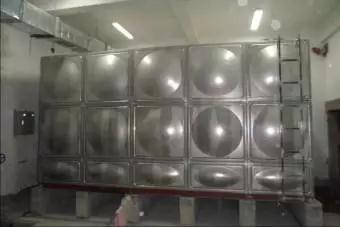

5）不锈钢水箱（如图所示），坚固，不污染水质，耐腐蚀、不漏水，清洗方便，重量轻，不滋生藻类，容易保温，美观，施工方便，但价格高。

在不锈钢材料的选择中，需要注意市政给水中氯离子对材料的影响。玻璃钢水箱受紫外线照射时强度有变化、橡胶垫片易老化、漏水，故在消防水箱中不推荐使用。

5.钢筋混凝土消防水池或消防水箱的进水管、出水管要加设防水套管，钢板等制作的消防水池和消防水箱的进出水等管道宜采用法兰连接，对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进水管、出水管接头宜采用法兰连接，采用其他连接时应做防锈处理。

6.消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连，应采用间接排水方式。

7.消防水池和消防水箱出水管或水泵吸水管要满足最低有效水位出水不掺气的技术要求。

（二）消防水池、消防水箱的检测验收

消防水池、消防水箱的验收，应符合现行国家标准《给水排水构筑物施工及验收规范》（GBJ141—2008）、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）等标准的有关规定。

1.对照图样，用测量工具检查水池容量是否符合要求，观察有无补水措施、防冻措施以及消防用水的保证措施，测量取水口的高度和位置是否符合技术要求，查看溢流管、泄水管的安装位置是否正确。

对水箱需测量水箱的容积、安装标高及位置是否符合技术要求；查看水箱的进出水管、溢流管、泄水管、水位指示器、单向阀、水箱补水及增压措施是否符合技术要求；查看管道与水箱之间的连接方式及管道穿楼板或墙体时的保护措施。

2.敞口水箱装满水静置24h后观察，若不渗不漏，则敞口水箱的满水试验合格；而封闭水箱在试验压力下保持10min，压力不降、不渗不漏则封闭水箱的水压试验合格。

3.对照图样，用测量工具检查水箱安装位置及支架或底座安装情况，其尺寸及位置应符合设计要求，埋设平整牢固。

4.观察检查水箱溢流管和泄放管应设置在排水地点附近，但不得与排水管直接连接。

（三）其他消防水源的检测验收

除了消防水池及水箱外，其他消防水源应符合下列要求：

1.天然水源取水口、地下水井等其他消防水源的水位、出水量、有效容积、安装位置，应符合设计要求；

2.对照设计资料检查江河湖海、水库和水塘等天然水源的水量、水质是否符合设计要求，应验证其枯水位、洪水位和常水位的流量符合设计要求；地下水井的常水位、出水量等应符合设计要求；

3.给水管网的进水管管径及供水能力应符合设计要求；

4.消防水泵直接从市政管网吸水时，应测试市政供水的压力和流量能否满足设计要求的流量。

二、消防供水设施、设备

（一）消防水泵

1.消防水泵的安装调试

1）安装前要对水泵进行手动盘车，检查其灵活性。 除小型管道泵可以将水泵直接安装在管道上而不做基础外，大多数水泵的安装需要设置混凝土基础。水泵安装前应对土建施工的基础进行复查验收，水泵基础应符合相应水泵产品样本中水泵安装基础图的要求。基础需要检查设备基础的位置、尺寸、高度及地脚螺孔位置和尺寸，应符合设计规定。设备基础表面要平整光滑，并清除地脚螺栓预留孔内的杂物。

2）水泵的减振措施。当有减振要求时，水泵应配有减振设施，将水泵安装在减振台座上。减振台座是在水泵的底座下增设槽钢框架或混凝土板，框架或混凝土板通过地脚螺栓与基础紧固，减振台座下使用减振装置。

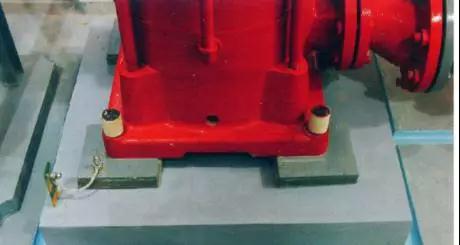

常用的减振设施有橡胶隔振垫（如图所示）

橡胶剪切减振器，弹簧减振器（如图所示）等。

3）水泵安装操作。水泵安装有整体安装和分体安装两种方式。水泵安装得好坏，对水泵的运行和寿命有重要影响。

（1）分体水泵的安装。泵在装配前，应首先检查零件主要装配尺寸及影响装配的缺陷，清洗零件后方可进行装配。分体水泵安装时,应先安装水泵再安装电动机。水泵吊装可用吊车或三脚架和倒链滑车，钢丝绳系在泵体吊环上。水泵就位后找正找平，使水泵高度、水平及中心位置符合设计要求。小型水泵的找正，一般用水平尺放在水泵轴上测量轴向水平，放在水泵进(出)口垂直法兰面上测量径向水平。大型水泵则采用水准仪和吊线法找正，然后进行泵体固定，最后安装电动机，使电动机联轴器与水泵联轴器对接，使水泵轴中心线与电动机轴中心线在同一水平线上。

（2）水泵的整体安装。整体安装时，首先清除泵座底面上的油腻和污垢，将水泵吊装放置在水泵基础上；通过调整水泵底座与基础之间的垫铁厚度，使水泵底座找正找平；然后对水泵的轴线、进出水口中心线进行检查和调整；最后进行泵体固定，用水泥砂浆浇灌地脚螺栓孔，待水泥砂浆凝固后，找平泵座并拧紧地脚螺栓螺母（如图所示）。

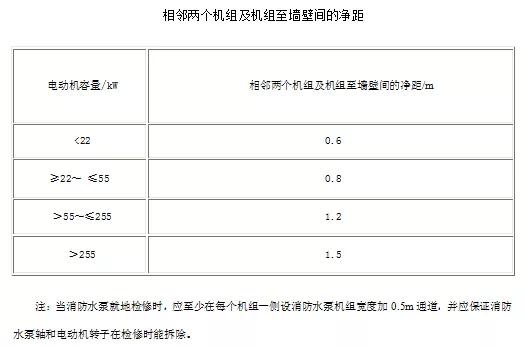

（3）消防水泵机组外轮廓面与墙和相邻机组间的间距应符合下表规定：

除了以上机组间距要求外，泵房主要人行通道宽度不宜小于1.2m，电气控制柜前通道宽度不宜小于1.5m。

（4）水泵机组基础的平面尺寸，有关资料如未明确，无隔振安装应较水泵机组底座四周各宽出100～150mm；有隔振安装应较水泵隔振台座四周各宽出150mm。

（5）水泵机组基础的顶面标高，无隔振安装时应高出泵房地面不小于0.10 m；有隔振安装时可高出泵房地面不小于0.05 m。泵房内管道管外底距地面的距离，当管径DN≤150mm时，不应小于0.20 m；当管径DN≥200 mm时，不应小于0.25m。

（6）水泵吸水管水平段偏心大小头应采用管顶平接，避免产生气囊和漏气现象。

2.消防水泵控制柜的安装要求

1）控制柜的基座其水平度误差不大于±2mm，并应做防腐处理及防水措施；

2）控制柜与基座采用不小于ф12mm 的螺栓固定，每只柜不应少于4 只螺栓；

3）做控制柜的上下进出线口时，不应破坏控制柜的防护等级。

3.消防水泵的检测验收要求

1）消防水泵运转应平稳，应无不良噪声的振动；

2）对照图样，检查工作泵、备用泵、吸水管、出水管及出水管上泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求，吸水管、出水管上的控制阀应锁定在常开位置，并有明显标记。

3）消防水泵应采用自灌式引水或其它可靠的引水措施。并保证全部有效储水被有效利用；

4）分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、低压压力开关、高位消防水箱流量开关等信号的功能，均符合设计要求；

5）打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；消防水泵就地和远程启停功能应正常，并向消防控制室返馈状态信号；

6）在阀门出口用压力表检查消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计额定压力的1.4 倍；

7）采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求；

8）消防水泵启动控制应置于自动启动档；

9）消防水泵控制柜的验收要求：

（1）控制柜的规格、型号、数量应符合设计要求；

（2）控制柜的图纸塑封后牢固粘贴于柜门内侧；

（3）控制柜的动作符合设计要求和有关规定；

（4）控制柜的质量符合产品标准；

（5）主、备用电源自动切换装置的设置符合设计要求。

（二）消防增（稳）压设施

1.气压水罐安装要求

1）气压水罐有效容积、气压、水位及设计压力符合设计要求；

2）气压水罐安装位置和间距、进水管及出水管方向符合设计要求；

3）气压水罐宜有有效水容积指示器；

4）气压水罐安装时其四周要设检修通道，其宽度不宜小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不宜小于0.6m；消防稳压罐的布置应合理、紧凑；

5）当气压水罐设置在非采暖房间时，应采取有效措施防止结冰(公众号:泵管家)。

2.稳压泵的安装要求

1）规格、型号、流量和扬程符合设计要求，并应有产品合格证和安装使用说明书；

2）稳压泵的安装应符合《给水排水构筑物工程施工及验收规范》（GB50141—2014）、《机械设备安装工程施工及验收通用规范》（GB50231—2009）、《风机、压缩机、泵安装工程施工及验收规范》（GB50275 —2010）的有关规定，并考虑排水的要求。

（三）消防增（稳）压设施的检测验收

1．气压水罐验收要求

1）气压水罐的有效容积、调节容积符合设计要求；

2）气压水罐气侧压力符合设计要求。

2.稳压泵验收要求

1）稳压泵的型号性能等符合设计要求；

2）稳压泵的控制符合设计要求，并有防止稳压泵频繁启动的技术措施；

3）稳压泵在1h 内的启停次数符合设计要求，不大于15 次/h；

4）稳压泵供电应正常，自动手动启停应正常；关掉主电源，主、备电源能正常切换；

5）稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀。

（四）水泵接合器

1.水泵接合器的安装规定

1）组装式水泵接合器的安装，应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从水泵接合器进入系统，整体式水泵接合器的安装，按其使用安装说明书进行；

2）水泵接合器接口的位置应方便操作，安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为15～40m；

3）墙壁水泵接合器的安装应符合设计要求。设计无要求时，其安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方；

4）地下水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径； 井内应有足够的操作空间并应做好防水和排水措施，防止地下水渗入。寒冷地区井内应做防冻保护；

5）水泵接合器与给水系统之间不应设置除检修阀门以外其它的阀门；检修阀门应在水泵接合器周围就近设置，且应保证便于操作。

2.水泵接合器的检测验收

1）消火栓水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物（用于保护接合器的装置除外）；

2）水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活；

3）水泵接合器应设置明显的耐久性指示标志，当系统采用分区或对不同系统供水时，必须标明水泵接合器的供水区域及系统区别的永久性固定标志（如图所示）；

4）地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的永久性固定标志；

5）消防水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。
